što je proces štancanja u limu







Utiskivanje limova je svestran, visoko-učinkovit proizvodni proces koji se koristi za oblikovanje i oblikovanje tankih metalnih limova u precizne, konzistentne dijelove. Uključuje korištenje preše za utiskivanje i prilagođenih matrica za primjenu sile na metalni lim, pretvarajući ga u željeni oblik-bez uklanjanja bilo kakvog materijala (u većini slučajeva). Ovaj se postupak naširoko koristi u industrijama poput automobilske, elektroničke, zrakoplovne, kućanskih aparata i industrijske opreme, zahvaljujući svojoj sposobnosti proizvodnje velikih količina dijelova s ​​uskim tolerancijama i niskim troškovima proizvodnje.

Kako funkcionira proces utiskivanja lima?

Srž procesa utiskivanja vrti se oko tri ključne komponente: preša za utiskivanje, set matrica (gornji i donji matrice) i neobrađeni lim (sirovina). Evo-po-raščlanjivanja tipičnog procesa:

Priprema materijala: Prazan lim-obično izrađen od čelika, aluminija, bakra ili nehrđajućeg čelika-reže se na odgovarajuću veličinu i debljinu na temelju zahtjeva za konačnim dijelom. Uzorak se zatim čisti kako bi se uklonili svi ostaci, ulje ili hrđa koji bi mogli utjecati na kvalitetu žigosanja.

Postavljanje matrice: Prilagođene matrice (napravljene od-čelika visoke čvrstoće) postavljaju se na prešu za utiskivanje. Gornja matrica je pričvršćena na klin preše, dok je donja matrica pričvršćena na postolje preše. Matrice su precizno-projektirane kako bi odgovarale točnom obliku željenog dijela, sa značajkama kao što su bušilice, šupljine i konture koje oblikuju metal.

Operacija žigosanja: Obrada od lima postavlja se između gornjeg i donjeg kalupa. Preša primjenjuje kontroliranu silu-u rasponu od nekoliko tona do tisuća tona-pritišćući gornju matricu u prazan stroj. Ova sila savija, reže ili oblikuje metal u oblik definiran matricama.

Uklanjanje i završna obrada dijelova: Nakon završetka ciklusa štancanja, preša uvlači gornju matricu, a gotovi dio se uklanja iz matrice. Ovisno o primjeni, dio se može podvrgnuti dodatnim postupcima dorade (kao što su skidanje ivica, poliranje ili premazivanje) kako bi se uklonili oštri rubovi ili poboljšala trajnost.

Uobičajene vrste operacija utiskivanja lima

Žigosanje nije postupak-veličine-koji odgovara-svima-koriste se različite operacije za postizanje specifičnih oblika i značajki. Najčešće vrste uključuju:

Blanking: Osnovna operacija utiskivanja koja izrezuje plosnati željeni oblik iz neobrađenog lima (npr. rezanje kružnog diska iz čeličnog lima).

Probijanje: Slično izrezivanju, ali umjesto izrezivanja punog oblika, stvara rupe, proreze ili ureze u limu (npr. bušenje rupa u metalnom nosaču).

Savijanje: Koristi matrice za savijanje metalnog lima pod određenim kutom (npr. formiranje zavoja od 90 stupnjeva za metalni okvir).

Izvlačenje: Oblikuje metalni lim u šuplji,-trodimenzionalni dio rastezanjem praznine preko matrice (npr. izrada metalne čaše ili automobilskog spremnika za gorivo).

Utiskivanje: Stvara uzdignute ili udubljene dizajne na površini lima (npr. dodavanje logotipa ili teksture na metalnu ploču).

Progresivno žigosanje: -proces velikog volumena u kojem se neobrađeni lim pomiče kroz niz matrica u jednoj preši, pri čemu svaka matrica izvodi određenu operaciju (npr. probijanje, savijanje, izrezivanje) za izradu konačnog dijela u jednom ciklusu.

Prednosti postupka štancanja lima

Štancanje lima je preferirana metoda proizvodnje za mnoge industrije zbog brojnih prednosti:

Visoka preciznost i dosljednost: Prilagođene matrice osiguravaju da je svaki dio identičan, s uskim tolerancijama (često samo ±0,001 inča), što ga čini idealnim za masovnu proizvodnju.

Isplati-za velike količine: Nakon što su matrice dizajnirane i proizvedene, po-jedinična cijena dijelova za utiskivanje je vrlo niska-savršeno za velike-proizvodne serije.

Svestranost: Može rukovati širokim rasponom limenih materijala (debljine od 0,005 do 0,25 inča) i proizvoditi složene oblike koji bi bili teški ili skupi s drugim metodama (npr. strojna obrada).

Učinkovitost: Preše za žigosanje mogu raditi pri velikim brzinama (do stotine dijelova u minuti), smanjujući vrijeme proizvodnje i povećavajući učinak.

Izdržljivost: Štancani dijelovi su čvrsti i otporni na trošenje, zahvaljujući hladnom procesu obrade koji ojačava metal tijekom štancanja.

Primjene štancanja lima

Od svakodnevnih predmeta do industrijskih komponenti, utiskivanje lima koristi se za izradu raznih dijelova, uključujući:

Automobili: ploče vrata, branici, nosači, komponente motora i dijelovi nadzorne ploče.

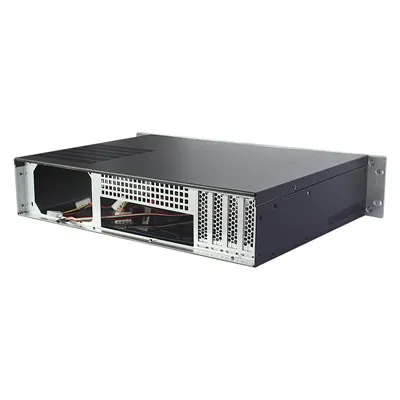

Elektronika: Kućišta za pametne telefone, računala i uređaje; igle konektora i kontakti baterije.

Kućanski aparati: police za hladnjake, vrata pećnice, dijelovi perilice rublja i komponente HVAC-a.

Industrijska oprema: nosači, pričvršćivači, zupčanici i upravljačke ploče.

Zrakoplovstvo: Lagani strukturni dijelovi i komponente za zrakoplove i svemirske letjelice.

U našoj tvrtki za utiskivanje metala u Maleziji koristimo naprednu tehnologiju utiskivanja i precizne matrice za isporuku visoko-kvalitetnih rješenja za utiskivanje limova prilagođenih potrebama vaše industrije. Bez obzira trebate li prototipove male-količine ili veliku{3}}produkciju, naša stručnost osigurava dosljedne, pouzdane rezultate.
